Kovinske sponke za varovalke

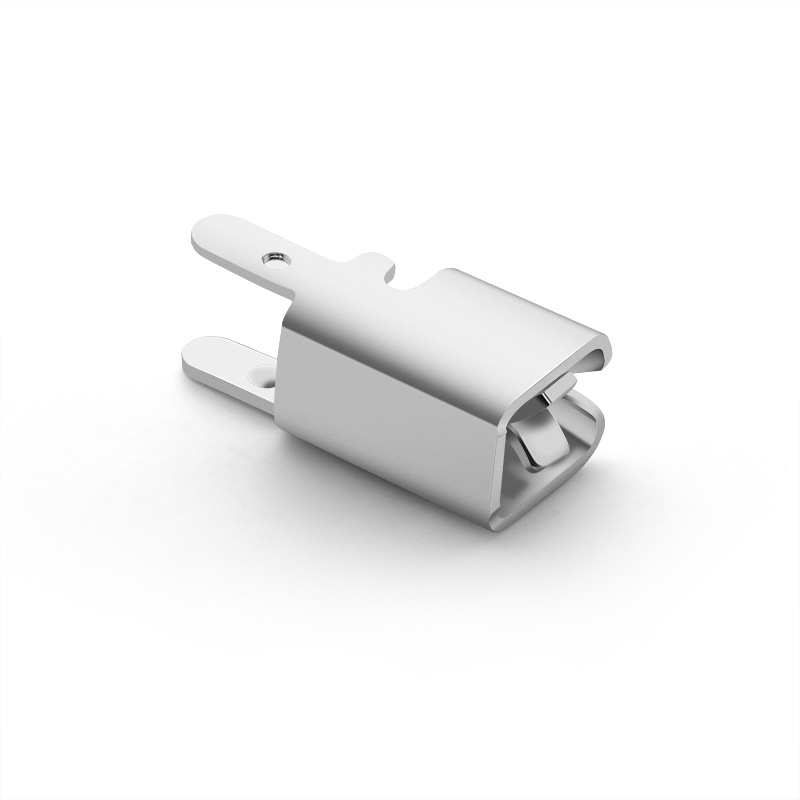

    Xiamen Hongyu Intelligent Technology Co., Ltd. je podjetje, specializirano za proizvodnjo sponk varovalk za kovinsko vtiskovanje. Funkcija sponk varovalk za kovinsko žigosanje je povezovanje vezja in varovalke. Je del zaščitnega vezja in lahko olajša namestitev in odstranitev varovalke. Podjetje HY je specializirano za proizvodnjo različnih vrst delov za vtiskovanje kovin in delov za obdelavo pločevine ter je zavezano raziskavam in razvoju ter izboljšavam povezanih tehnologij. Za posel žigosanja imamo močne kalupe, oblikovalske in proizvodne zmogljivosti, lahko oblikujemo in izdelujemo nove kalupe, se zelo hitro odzivamo na spremembe in nudimo rešitve za različne težke kovinske dele za žigosanje.
    Vrsta izdelka: sponke za varovalke iz kovine, medeninaste sponke za varovalke, sponke za varovalke za PCB
    Površinska obdelava: eloksiranje, poliranje, galvanizacija, PVD premaz, galvanizacija
    Format risbe: CAD, 3D (stp, igs, dfx). PDF
    Toleranca: +-0,01-0,05 mm je lahko natančnejša glede na vaše zahteve

    Pošlji povpraševanje

    Opis izdelka

    Xiamen Hongyu Intelligent Technology Co., Ltd. se že več kot dvajset let poglobljeno ukvarja s področjem oblikovanja kovin. Kovinske sponke za varovalke spadajo v zrelo izvozno kategorijo. Opremljeni smo s hitrimi stroji za žigosanje in kalupno delavnico. Zapisi o celotnem življenjskem ciklu kalupa so sledljivi, popolni zapisi o preskusih pa se hranijo za vsako serijo.

    Opredelitev in uporaba izdelka

    Sponke za varovalke Fcb Mount so zasnovane posebej za namestitev na tiskano vezje, pritrjevanje varovalk in prevajanje toka na površino plošče. Ko pride do previsokega toka, vpenjalni kos nosi samo pozicionirno in prevodno funkcijo, ne pa sodeluje pri procesu zloma. Na voljo so v dveh oblikah: navpični in vodoravni. Razmik med spajkalnimi ploščami je mogoče prilagoditi glede na debelino plošče. Ploskost zatičev je nadzorovana pri 0,03 mm, primerna za avtomatizirano montažo SMT, izogibanje upogibanju pri varjenju in se pogosto uporablja v industrijskih nadzornih ploščah, ploščah BMS za shranjevanje energije.

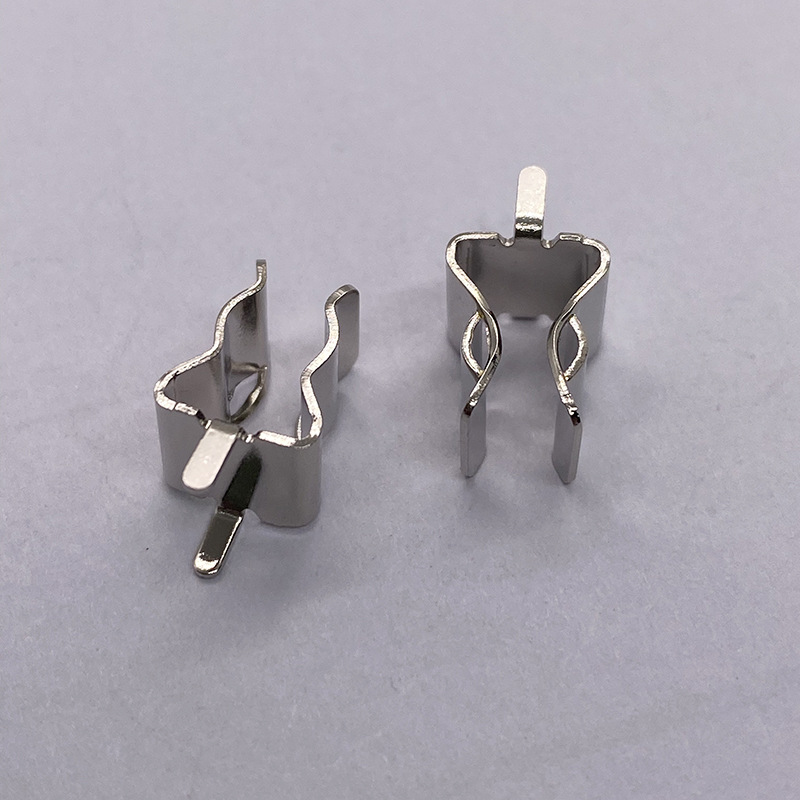

    Metal Fuse Clips_compressed

    Štiri ključne zmogljivosti

    1. Oblikovanje žigosanja: doslednost dimenzij

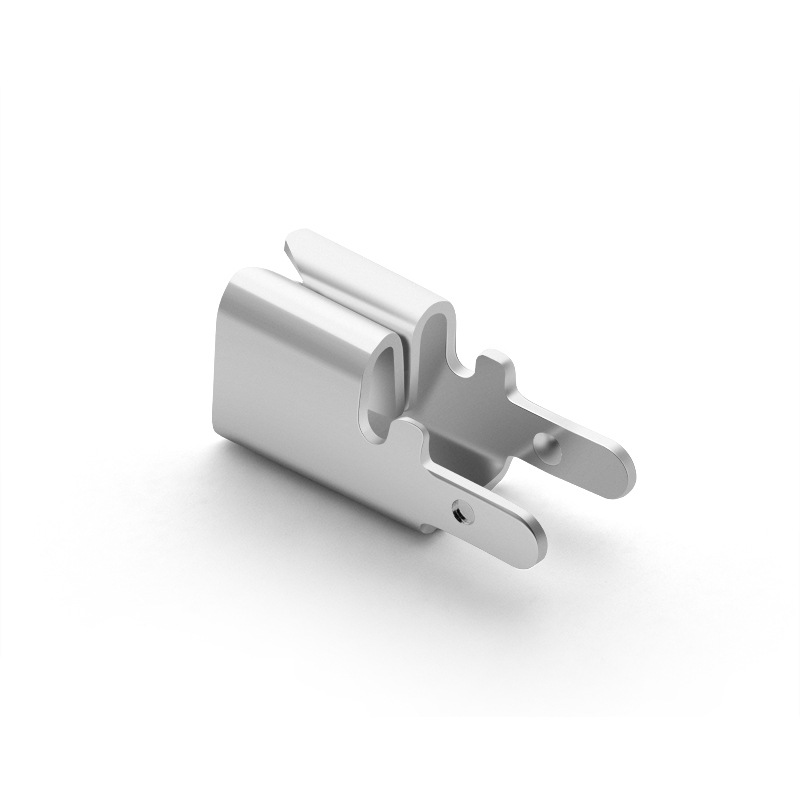

    Vtisnjene sponke varovalk so oblikovane z neprekinjenimi progresivnimi matricami v enem koraku. Funkcionalne ključne dimenzije imajo toleranco ±0,05 mm, neključne mere pa so izvedene v skladu s potrjenimi risbami, s čimer se odpravijo šaržne razlike, ki nastanejo zaradi ročnega upogibanja. Postopek prebijanja-upogibanja-oblikovanja z več postajami se zaključi istočasno, s čimer se odpravi sekundarno varjenje in prepreči tveganje segrevanja sklopa. V primerjavi z razdeljeno strojno obdelavo je proizvodna učinkovitost bistveno izboljšana.

    2. Osnovni material in galvanizacija: ravnotežje zmogljivosti

    Medeninaste sponke varovalk so izdelane iz medeninastih trakov visoke čistosti, ki uravnavajo prevodnost in elastičnost. Galvanska obdelava zavira oksidacijo in ohranja nizko kontaktno odpornost. Z uporabo simulacije odboja za napovedovanje utrujenosti kovine je vpenjalna sila po 100 ciklih vstavljanja in izvleka nadzorovana znotraj 10 % pod standardnimi preskusnimi pogoji. Izmerjene podatke lahko vključite v poročilo o dostavi.

    3. Visokonapetostni scenariji: razmik in zaviranje gorenja

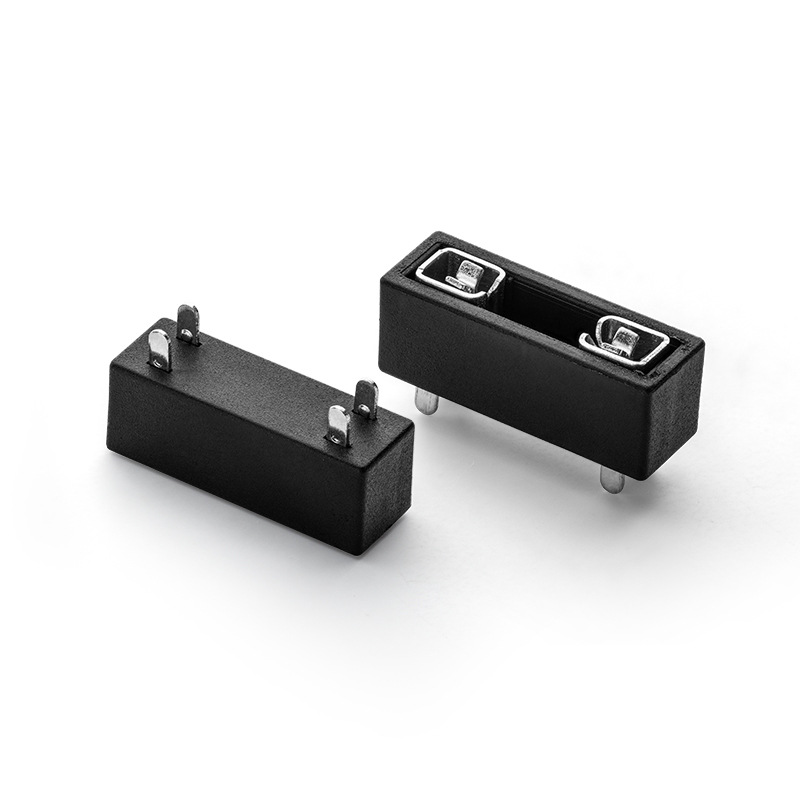

    Objemke za visokonapetostne varovalke so primerne za razdelilne omare, fotovoltaične pretvornike in opremo za shranjevanje energije. Povečajo plazilno pot, dodajo izolacijska rebra in premaze, odporne proti obloku, da se uprejo vlagi, visoki temperaturi in eroziji prahu. Za nadmorske višine nad 2000 m je treba električni odmik povečati, količino povečanja pa je treba oceniti na podlagi dejanske napetosti. Višinska rešitev je prilagojena zasnova, ki zahteva predhodno potrditev izrisa in ne sodi v privzeto konfiguracijo standardnih izdelkov.

    Pcb Mount Fuse Clips_compressed

    4. Okolje vozila: odpornost na vibracije in temperaturo

    Avtomobilske sponke za varovalke se uporabljajo v elektronskih krmilnih omaricah vozil in električnih omaricah gradbenih strojev, ki so sposobne prenesti neprekinjene vibracije in velika temperaturna nihanja. V skladu s preverjanjem vzorčenja spektrov vibracij vozil se izvajajo ciklični preskusi pri visokih in nizkih temperaturah za odpravo pogostih napak, kot sta popuščanje vibracij in nizkotemperaturno elastično dušenje. Več ponovitev je optimiziralo strukturo.

    Parametri specifikacije izdelka

    Postavka Specifikacija
    Ime izdelka Kovinske sponke za varovalke
    Združljivost velikosti varovalke 5×20mm / 6,3×32mm / 10×38mm
    Razred osnovnega materiala C2680 medenina / QSn6,5-0,1 fosforjeva bronasta
    Debelina materiala 0,3–1,2 mm
    Površinska obdelava Svetel nikelj/mat kositer/pozlačenje, 2–5 μm
    Kontaktna odpornost ≤5mΩ
    Vpenjalna sila 8–25N (po specifikaciji)
    Delovna temperatura -40 ℃ do +150 ℃
    Čas priprave za množično proizvodnjo 15–25 delovnih dni (po potrditvi plesni)

    Opombe: Vsi parametri so standardne specifikacije. Debelina osnovnega materiala, vrsta prevleke in vpenjalna sila se lahko prilagodijo glede na velikost varovalke, trenutne zahteve; debelino prevleke, električno zmogljivost, indikatorje temperaturnega območja je mogoče prilagoditi glede na risbe in zahteve kupca. Prilagojene rešitve zahtevajo predhodno potrditev.

    Izbira serije in vodenje scenarija

    1. Splošna izbira nizkonapetostne sponke

    Sponke za varovalke so nizkonapetostne splošne sponke, brez izolacijskih struktur, odpornih na oblok, ki se uporabljajo samo za običajna nizkonapetostna vezja. Odprtina, globina vpenjanja in premaz neposredno vplivajo na dolgoročno delovanje. Inženirji izračunajo debelino materiala na podlagi toka in dviga temperature. Za nenormalno namestitev je mogoče višino vzmetne sponke nastaviti. Pri nizkotemperaturnih udarnih pogojih sta prednostna fosforjev bron ali nerjavno jeklo.

    2. Rešitev za ujemanje gospodinjskega napajanja

    Kovinske sponke za varovalke imajo razširjeno integrirano strukturo vzmetne sponke, ki poveča kontaktno površino in zmanjša tveganje pregrevanja. Odpiralni kot je optimiziran, kar omogoča enostavno zamenjavo varovalke brez orodja, hkrati pa ohranja vpenjalno silo, da se prepreči popuščanje. Primerni so za napajalnike, LED gonilnike, gospodinjske aparate itd.

    3. Prilagoditev na podlagi risb in vzorcev

    Sponke varovalk za kovinsko žigosanje je mogoče prilagoditi glede na risbe ali vzorce. Prilagodljivo jih je mogoče prilagoditi glede na material, elastičnost varovalke in površinsko prevleko ter so primerni za različne nestandardne zahteve glede postavitve PCB.

    4. Komponente za distribucijo električne energije tirnega tipa

    Nosilce električnih varovalk je mogoče namestiti kot neodvisne enote na DIN tirnice ali plošče opreme. Podnožje ima pozicionirne zaponke za preprečevanje napak pri namestitvi. Prilegajoča se površina je zaobljena, kar zagotavlja enakomerno odpornost na vstavljanje in odstranjevanje. Dodatna orodja niso potrebna. Ustrezno bazo je mogoče uskladiti s sistemsko napetostjo.

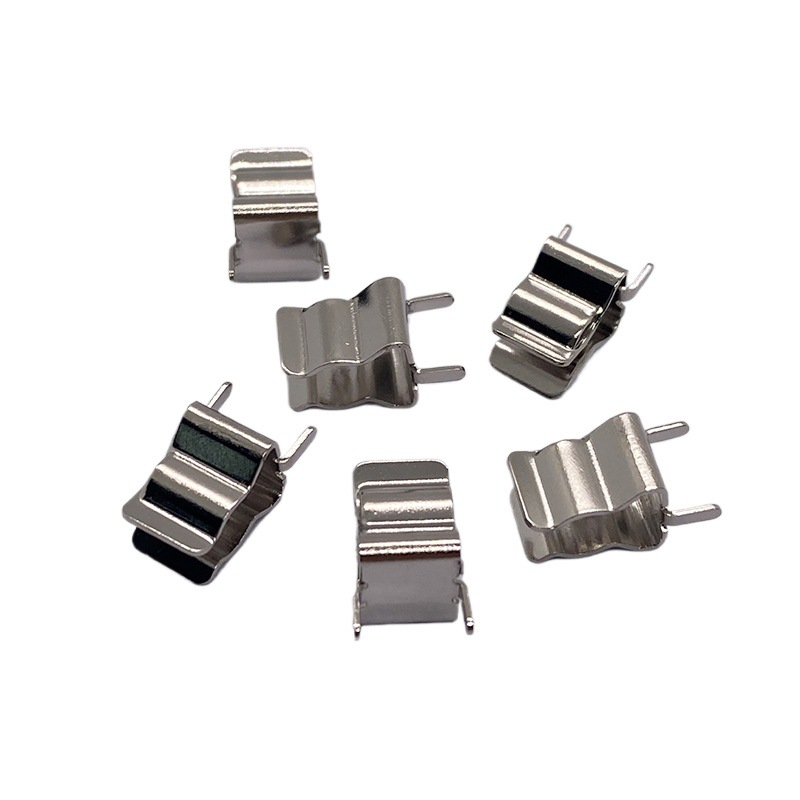

    Electrical Fuse Holders_compressed

    Proces sodelovanja

    1. Zahtevajte komunikacijo: Zagotovite specifikacije, pogoje delovanja in risbe. Ponujamo brezplačen pregled skic in oceno tveganja obratovalnih pogojev.

    2. Ocena sheme: ocenite debelino materiala, prevleko in strukturo ter zagotovite ponudbo; zaračunajte pristojbino za vzorec, jo odštejte od množičnega naročila; o stroških pošiljanja se je mogoče pogajati, hitra naročila pa bodo povzročila dodatne stroške.

    3. Faza vzorčne proizvodnje: Ko je prvi kos kvalificiran, izvedite poskusno proizvodnjo v majhnem obsegu in potrdite pred uradnim razporedom proizvodnje.

    4. Priprava množične proizvodnje: Ko prvi kos opravi testiranje, izvedite preverjanje poskusne proizvodnje v majhnem obsegu; potrdite brez napake, nato razporedite proizvodnjo v skladu s potrditvenim listom in preglejte napeljave za nadzor velikosti.

    5. Nadzor kakovosti in pakiranje: Izvedite inšpekcijo vzorčenja ob pošiljanju; uporabite dvoslojno antistatično zaščito; podpira neposredno pošiljanje, lahko pritrdi nalepke in nima spremnih dokumentov.

    6. Poprodajno spremljanje: zagotovite navodila za montažo; posredovati povratne informacije o vprašanjih kakovosti v 7 delovnih dneh po prejemu; cikel pregleda je 3 dni; podpora za dopolnitev, predelavo ali pogajanja o povračilih za nepravilnosti; dobavni rok in plačilo po dogovoru.

    Zakaj izbrati nas?

    Čezmorskim strankam že dolgo dobavljamo izdelke na področju shranjevanja energije, opreme za vgradnjo v vozila in industrijskega nadzora. Zbrali smo zrele in optimizirane rešitve za napake na kraju samem, kot sta elektrokemična korozija in temperaturno povzročena utrujenost. Kovinske sponke za varovalke so izdelane v skladu s sistemom vodenja kakovosti ISO9001. Izdelki so v skladu z okoljskimi zahtevami EU RoHS in REACH. Testna oprema se redno kalibrira. Zagotovimo lahko poročila, ki jih je izdal akreditirani laboratorij CNAS. Delavnica je opremljena z opremo za hitro žigosanje in laboratorijem za testiranje pri konstantni temperaturi. Vsaka serija je podvržena preverjanju vzorčenja glede dviga temperature, trajnosti in solnega pršenja. Lahko zagotovite risbe in posvetovanje o delovnih pogojih za testiranje vzorcev. Garancija na izdelek je 12 mesecev in pokriva napake v postopku žigosanja in surovin. Poškodbe, ki jih povzroči človeška napaka in nepravilna uporaba, ne spadajo v obseg garancije. Če potrebujete več tehničnih parametrov, vas prosimo, da nas kontaktirate.

    pogosta vprašanja

    Kakšne so razlike med sponko varovalke PCB in držalom varovalke PCB?

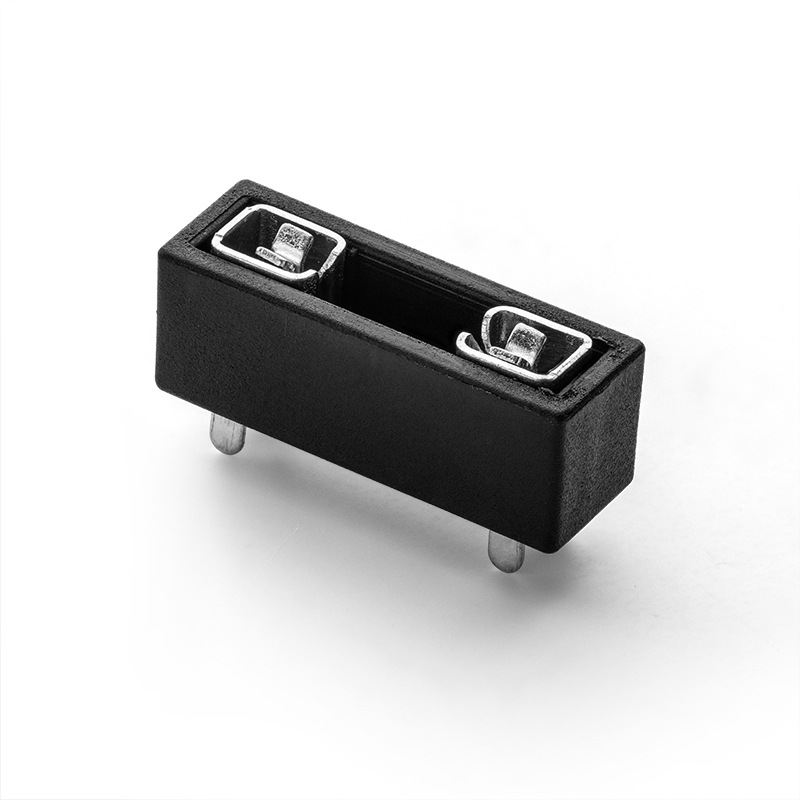

    Objemka varovalk je del za vtiskovanje iz čiste kovine, ki ima poceni in prilagodljivo postavitev, vendar so kovinski kontakti izpostavljeni. Nosilec varovalke s plastičnim podstavkom ima boljšo izolacijo, lažjo zamenjavo varovalke, vendar ima večjo prostornino in višje stroške.

    Kakšen je vaš dobavni rok?

    Standardni vzorci: 1 - 3 delovne dni; Izdelava kalupov po meri in proizvodnja vzorcev: 7 - 15 dni; Naročila za množično proizvodnjo: 15 - 25 dni. Hitra naročila je mogoče urediti na podlagi pogajanj.

    Ali ponujate storitve oblikovanja risb?

    Podpira risanje. Ustvarite lahko 2D/3D risbe na podlagi vaših parametrov, skic ali vzorcev. Lahko tudi neposredno uporabite risbe CAD, ki jih zagotovite za proizvodnjo.

    Kako je z zaupnostjo risb?

    Risbe naročnika so izključno za izdelavo tega projekta. So pod notranjim varnostnim nadzorom. Za namene zaupnosti je mogoče podpisati pogodbo o nerazkritju (NDA) in ne bodo razkrite.

    Kako zagotavljate kakovost svojih izdelkov?

    Preverjanje surovin, potrditev prvega kosa, pregled proizvodne linije, pregled kakovosti končnih izdelkov glede dimenzij, elastičnosti, slanega pršila in odpornosti proti utrujenosti. Poročila o preskusih se lahko predložijo.

    Kje lahko dobim informacije o izdelkih in cenah?

    Lahko pustite sporočilo neposredno na platformi in nam posredujete zahtevane specifikacije sponk varovalk: velikost varovalke, s katero naj bo združljiva, material, prevleka, ocenjena količina naročila in ali je potreben razvoj po meri. Ko naši inženirji potrdijo zahteve, bodo hkrati zagotovili informacije o parametrih izdelka, osnutke risb in ponudbe; za prilagojene projekte bodo ponudbe vključevale pristojbine za kalupe, pristojbine za vzorce, cene proizvodne enote, datume dobave in druge podrobnosti. Vse ponudbe so za ciljne rešitve. Na določene cene vplivajo materiali, površinska obdelava, količina naročila, zahteve glede tolerance itd. Pozdravljamo podrobna povpraševanja.

    Ali lahko izdelate in obdelate dele na podlagi naših vzorcev?

    Podpora za preslikavo in replikacijo na podlagi vzorcev. Ko bo risba potrjena, bosta izvedeni proizvodnja kalupov in izdelava vzorcev. Hkrati je mogoče podati tudi predloge za optimizacijo izvirne strukture.

    Kako izbrati primerno držalo varovalk za PCB?

    Najprej določite velikost varovalke in nato izberite vrsto glede na delovni tok, temperaturo okolja, prostor za PCB in zahteve glede materialne prevleke.
